Kits de démarreur, contrôleur Board, usine de modules de capteur
Fabricant éducatif de projets de robot programmable de DIY
 |
| Lieu d'origine: | La Chine Guangdong (continentale) |
| Nom de marque: | OEM |
| Numéro de modèle: | OKY3502-4 |
| Quantité de commande min: | 10 Piece / Pieces |
|---|---|
| Prix: | USD1.23-1.40/piece |
| Détails d'emballage: | Paquet différent à facultatif : 1. emballage de détail : Emballage de entassement en vrac de la |
| Délai de livraison: | 3-5 jours ouvrables après paiement |
| Conditions de paiement: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 Piece / Pieces per Jour |
| Ordre d'échantillon: | Bienvenue | Débouché d'usine: | Débouché d'usine |
|---|---|---|---|
| OEM / ODM: | Disponible | Délai de livraison: | 1-3 jours |
| Adaptez aux besoins du client avec pour posséder la marque: | Adaptez aux besoins du client avec pour posséder la marque | Adaptez le paquet aux besoins du client avec ma propre marque: | Bienvenue |
| Stock: | Riche | Utilisateur: | Étudiants, ingénieurs etc. |
| Mettre en évidence: | kit de sondes d'arduino,sonde de température d'arduino |
||

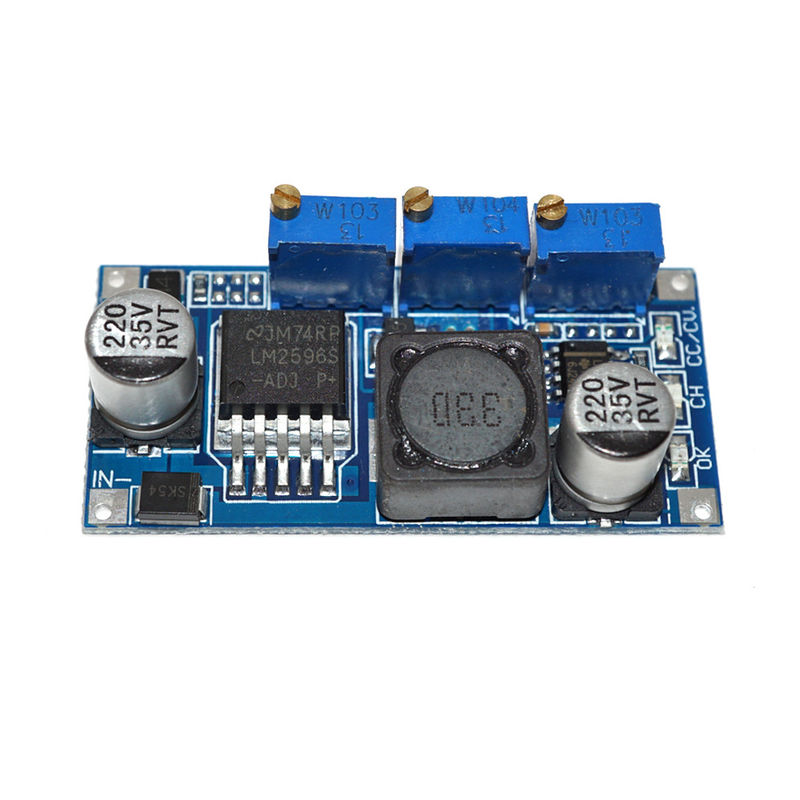

DC-DC ramènent le module 7V-35V du module d'alimentation LM2596 à 1.25V-30V 3A
Description :
Tension d'entrée : 5-35V
Courant de sortie évalué : 3A
Tension de sortie : Sans interruption réglable de 1,25 V à 30V
La tension d'abandon scolaire : 1.5V, en raison de réduire le module, afin d'assurer la sortie fermement. Veuillez garder la différence de pression du minimum 1.5V.
Ce produit avec la lampe de témoin actuelle constante de charge, le voyant de charge, volume ultra petit réglable de courant de lampe.
Taille : 48mm (l) *24mm (W) *11.4mm (haut), ne contenant pas le potentiomètre (taille y compris 13mm de potentiomètre).
Nature de module : Courant constant dévolteur non d'isolement. Module constant de tension (cv de cc). Module de remplissage.
Portée d'application : Commande actuelle constante élevée de la puissance LED, chargement de batterie de lithium (ferroélectrique y compris), 4V, 6V, 12V, 14V, charge de la batterie 24V, charge de batterie de NiCd et de NiMH (batteries), panneaux solaires et générateurs de vent.
Tension de sortie :
1.Adjustable sans interruption (1.25-30V réglable) ;
sortie 2.Requires fixe (entre choix 1.25-30V arbitraire).
Mode réglable : Reliez la puissance correctement (7-35V), et surveillez alors le multimètre d'utilisation de tension de sortie, et les potentiomètres (généralement, poussée de tour, inverses dans le sens horaire au mâle).
Tension de sortie : Sans interruption réglable (règlement de charge 1.25-30V).
Courant de sortie maximum : 3A, (plus que 15W installent des ailerons satisfont).
Tournez le courant de lampe : valeur courante constante * (1% - 100%), tringlerie actuelle et constante de lampe de tour de valeur courante, telle que la valeur courante constante est 3A, courant de lampe de tour réglé à 0,1 fois du débit constant (0.1*3A=0.3A), quand la valeur du règlement actuel constant dans 2A, puis tourne le courant de lampe est 0,1 fois du débit constant (0.1*2A=0.2A).
La tension d'abandon scolaire : 2V
De puissance de sortie : 15W de refroidissement naturel
Efficacité : 92% (maximum 92% (plus la tension sont haute, plus élevé le rendement)
Ondulation de sortie : largeur de bande de 20M (seulement pour la référence)
Sortie 5V 3A 60mV (max) de l'entrée 12V
La température fonctionnante : catégorie industrielle (- ℃ 40 à ℃ +85) (la température environnementale dépasse 40 degrés, réduisent svp l'utilisation de puissance, ou pour renforcer absorbez la chaleur).
La pleine température : ℃ 45
Le courant à vide : 10mA typique (12V 4.2V)
Taux réglementaire de charge : + 1%
Taux de régulation de tension : 0,5%
La vitesse de réponse dynamique : 5% 200uS
Indicateur : Le voyant de signalisation de débit constant est rouge, chargeant la lumière est rouge, après que le voyant de signalisation de remplissage soit bleu.
Protection de court-circuit de sortie : Oui, courant constant (plaçant la valeur du courant constant).
Connexion : Le fil peut soudé en carte PCB directement.
Méthodes de chargement de batterie :
1. Déterminez le courant de tension et de remplissage de flotteur dont vous avez besoin pour charger la tension d'entrée de batterie et de module.
2. Le potentiomètre constant réglable, la tension de sortie est réglé environ à 3V.
3.Use le courant actuel de court-circuit de sortie de mesure de bloc du multimètre 10A, en attendant ajustant le potentiomètre actuel constant pour faire le courant de sortie atteint la valeur courante prédéterminée.
le défaut actuel de remplissage de lampe du tour 4.The est 0,1 fois du courant de remplissage (valeur courante). Si vous avez besoin, ajustez le potentiomètre actuel de lampe de tour svp (généralement n'ajustez pas).
5. Potentiomètre constant réglable à faire pour produire la tension à la tension de charge.
batterie 6.Connect, pour essayer de charger (1, 2, 3, 4, 5 étapes est la puissance d'entrée de module, à vide de sortie non relié à la batterie).
Méthodes motrices actuelles constantes d'utilisation de LED :
1. Déterminez-vous le besoin de conduire la LED actionnent la tension locale actuelle et maximum.
2. potentiomètre de constante de règlement ; 2, la tension de sortie est réglés à 3V.
3.Use le courant actuel de court-circuit de sortie de mesure de bloc du multimètre 10A, en attendant ajustant le potentiomètre actuel constant pour faire le courant de sortie atteint le courant d'opération de LED.
potentiomètre 4.Adjustable constant à faire pour produire la tension à la tension locale maximum de LED.
5.Connected à la LED, machine d'essai d'essai. (1, 2, 3, 4 étapes est la puissance d'entrée de module, à vide de sortie non relié aux lampes de LED).
